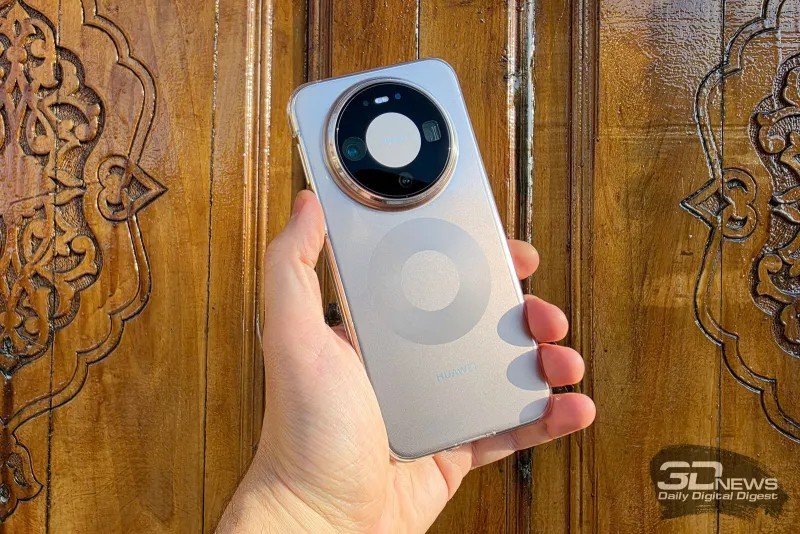

Специалисты аналитической компании SemiAnalysis опубликовали результаты первого исследования, проведённого в новой лаборатории по реверс-инжинирингу микросхем. Объектом изучения стал процессор HiSilicon Kirin 9030, используемый в смартфонах серии Huawei Mate 80 и выпускаемый китайским контрактным производителем SMIC по техпроцессу N+3, который считается третьим поколением 7-нм технологии компании.

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

72 полёта над Марсом: как Ingenuity пережил зиму, сбои и собственную миссию

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Обзор Ryzen 9 9950X3D2: правильный 16-ядерник с 3D-кешем

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Обзор Intel Core Ultra 7 270K Plus — лучший Arrow Lake за полцены

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Ryzen и DDR5-6000 на чипах Samsung — G.Skill даёт добро

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Обзор Intel Core Ultra 5 250K Plus, или Как Arrow Lake превратился в «топ за свои деньги»

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Выбираем лучший игровой ноутбук до 100 000 рублей: сравнительное тестирование 7 интересных моделей

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Наиболее примечательным результатом анализа стало измерение минимального шага металлических соединений (metal pitch) в нижних слоях разводки. По данным SemiAnalysis, у SMIC N+3 этот показатель составляет 32,5 нм. Для сравнения, в серийных процессорах Intel Panther Lake, выпускаемых по техпроцессу Intel 18A, используется шаг 36 нм.

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

На первый взгляд может показаться, что китайская технология даже превосходит решение Intel. Однако авторы исследования подчёркивают, что подобное сравнение отражает лишь один из множества параметров современного техпроцесса. Более того, Intel 18A изначально поддерживает минимальный шаг металлизации 32 нм, но в Panther Lake компания Intel сознательно использовала более крупный шаг из-за применения технологии подачи питания с обратной стороны пластины PowerVia. Перенос силовых линий на тыльную сторону кристалла освобождает место в верхних слоях металлизации для сигнальных соединений и позволяет сохранять высокую плотность компоновки даже при менее агрессивных нормах разводки.

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Другим важным наблюдением SemiAnalysis является то, что техпроцесс SMIC N+3 уступает Intel 18A по плотности размещения транзисторов примерно на 38 %. При этом китайской компании удалось добиться плотности размещения транзисторов на уровне 113,4 млн на квадратный миллиметр, что немного выше показателя зрелого техпроцесса TSMC N6 с его 107,7 млн транзисторов на квадратный миллиметр. Добиться этого удалось без применения литографии в экстремальном ультрафиолете (EUV): SMIC продолжает использовать оборудование для глубокой ультрафиолетовой литографии (DUV) и сложные схемы многократного экспонирования, требующие дополнительных циклов формирования рисунка на пластине.

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Для достижения такой плотности инженерам SMIC пришлось использовать практически все доступные методы оптимизации. В частности, применяются транзисторы с двойными плавниками (Fin), контакты размещаются непосредственно над затвором, а между стандартными ячейками используются минимальные разделительные области. Подобные решения позволяют экономить площадь, но одновременно повышают сложность и стоимость производства.

Впрочем, высокая плотность размещения транзисторов не означает сопоставимой производительности. Согласно данным SemiAnalysis, старшее вычислительное ядро Kirin 9030 Pro работает на частоте 2,75 ГГц и по производительности на такт находится примерно на уровне Arm Cortex-X2 образца 2021 года. В результате новый процессор Huawei сопоставим с флагманскими Android-смартфонами трёхлетней давности и уступает современным решениям Apple, Qualcomm, MediaTek и Samsung.

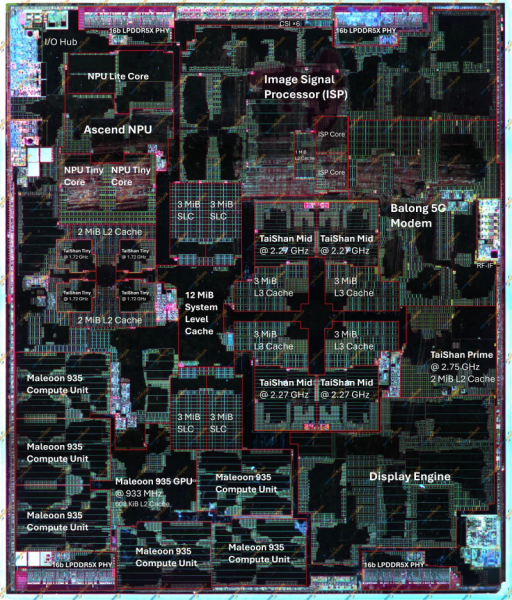

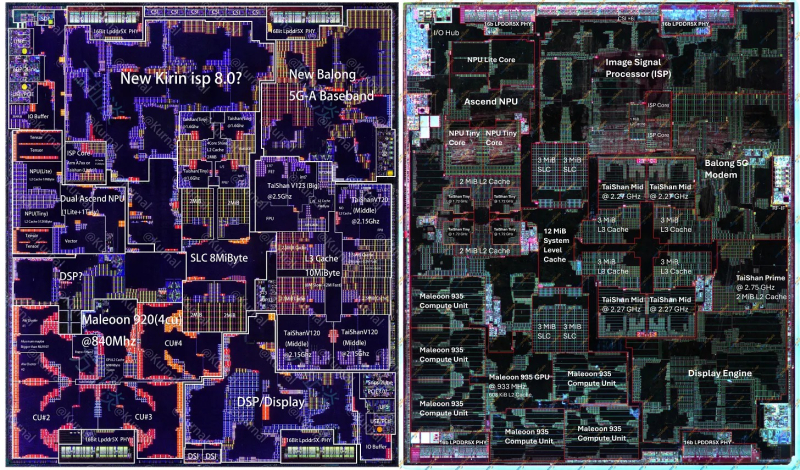

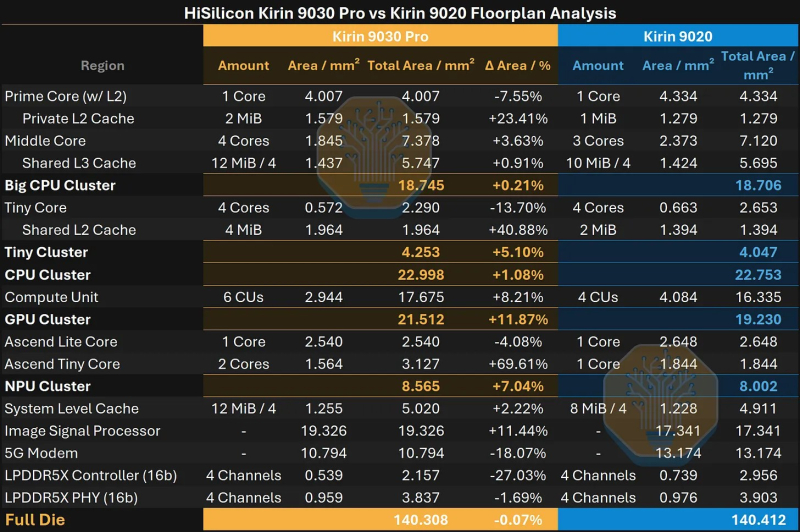

При этом анализ показал, что новый чип заметно эффективнее использует доступную площадь кристалла по сравнению с предшественником Kirin 9020. Благодаря переходу на техпроцесс N+3 Huawei смогла разместить дополнительное производительное ядро, увеличить объём кеш-памяти, а также расширить графический и нейронный блоки, сохранив практически неизменные размеры самого кристалла.

Лучший китайский техпроцесс SMIC N+3 по плотности транзисторов догнал только TSMC N6 — но есть и успехи

Авторы исследования отмечают, что экспортные ограничения США не остановили развитие китайской полупроводниковой отрасли, а лишь изменили подход к дальнейшему масштабированию технологий. Вместо использования EUV-литографии китайским компаниям приходится компенсировать её отсутствие более сложными производственными процессами, архитектурными оптимизациями и передовыми методами компоновки микросхем, включая 3D-штабелирование. При этом, как подчёркивают аналитики, Китай пока не сокращает отставание от Intel, TSMC и Samsung на переднем крае полупроводниковой отрасли, однако продолжает последовательно двигаться вперёд, несмотря на санкционные ограничения.

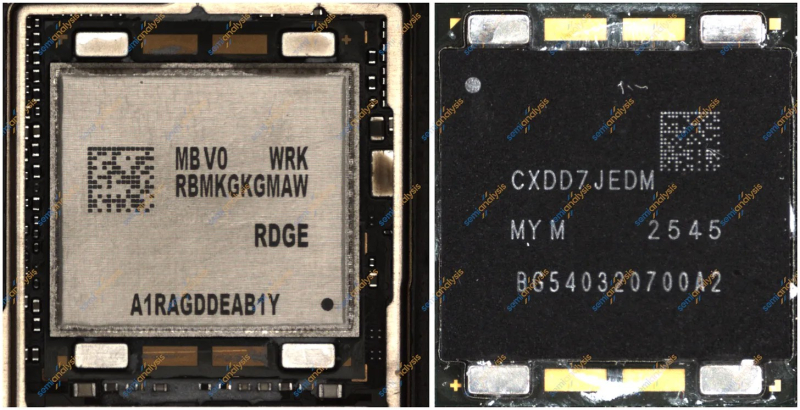

Дополнительно исследование показало, что процессоры Kirin 9030 Pro комплектуются памятью LPDDR5X производства Samsung. В отдельных версиях смартфонов с 16 Гбайт оперативной памяти также были обнаружены микросхемы китайского производителя CXMT.
